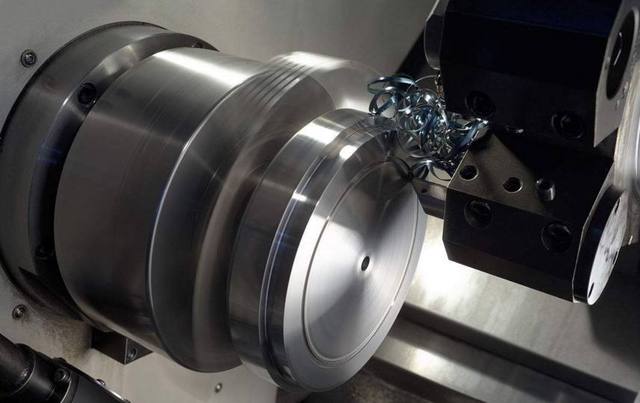

數控機床圓弧的計算方法

G2或G3 X Z 的終點坐標 CR= （R多少 ）

需要的是圓弧的起點終點、半徑，要么是簡單的加減法，需要在圖紙上標出來。

例如：G2 X0 Z-50 CR=50

勾股定理 ，或者CAD上畫出來。

圓弧順逆的判斷：

1、采用絕對值編程時，圓弧終點坐標為圓弧終點在工件坐標系中的坐標值，用X、Z表示。當采用增量值編程時；圓弧終點坐標為圓弧終點相對于圓弧起點的增量值，用U、W表示。

2、圓心坐標I、K為圓弧起點到圓弧中心所作矢量分別在X、Z坐標軸方向上的分矢量(矢量方向指向圓心)。本系統I、K為增量值，并帶有“±”號，當分矢量的方向與坐標軸的方向不一致時取“－”號。

3、當用半徑只指定圓心位置時，由于在同一半徑只的情況下，從圓弧的起點到終點有兩個圓弧的可能性，為區別二者，規定圓心角≤180°時，用“＋R”表示。若圓弧圓心角>180°時，用“－R”表示。

4、用半徑只指定圓心位置時，不能描述整圓。

文章由：數控車床http://hlydg.com/東莞市周氏數控設備有限公司整理提供，此文觀點不代表本站觀點

以上便是數控機床圓弧的計算方法的介紹希望可以幫助到大家，更多的數控知識，請關注我們。
